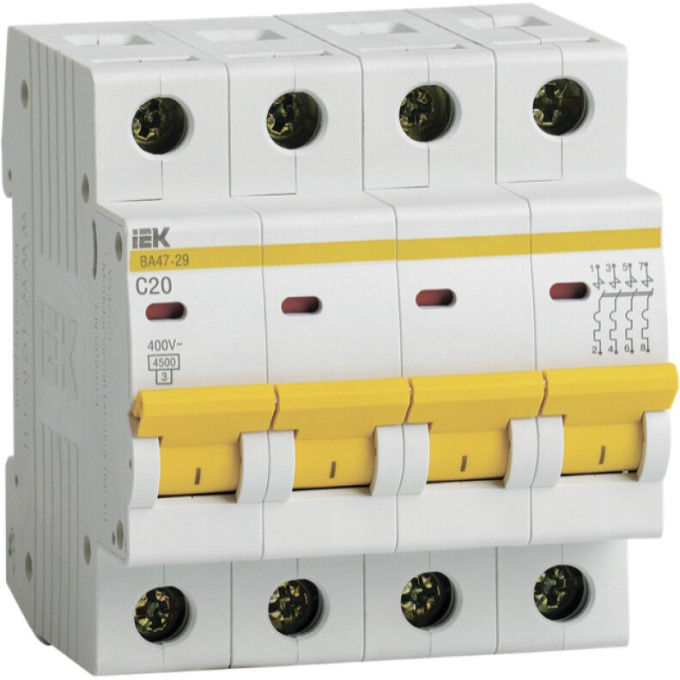

Для защиты четырёхпроводных трёхфазных линий — например, вводных щитов или распределительных шкафов — применяется автомат IEK ВА47-29 на 20 А с характеристикой C. Он надёжно отключает цепь при перегрузках и коротких замыканиях, подходит для сетей до 400 В.
Технические характеристики
Номинальный ток: 20 А
Количество полюсов: 4
Отключающая способность: 4,5 кА (EN 60898)
Характеристика срабатывания: C
Номинальное рабочее напряжение: 400 В
Тип расцепителя: тепловой, электромагнитный
Класс токоограничения: 3
Монтаж: на DIN-рейку 35×7,5 мм
Ширина: 4 модульных расстояния
Макс. сечение кабеля: 25 мм²
Рабочая температура: от –40 до +50 °С
Климатическое исполнение: УХЛ4
Степень защиты: IP20
Гарантийный срок: 10 лет
Область применения
Автомат устанавливают в вводно-распределительных устройствах жилых и общественных зданий, в промышленных щитах. Он подходит для цепей с двигателями компрессоров, вентиляторов и другого оборудования с умеренными пусковыми токами. Дополнительные устройства — контакты состояния КС47, КСВ47, расцепители РММ47 и РН47 — можно установить самостоятельно.
Плюсы
Комбинированная защита от перегрузки и короткого замыкания
