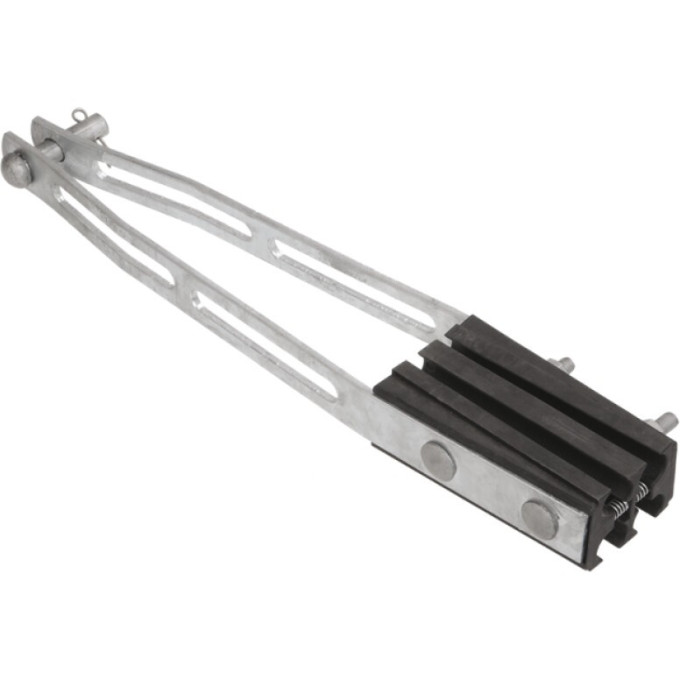

Анкерный зажим IEK ЗАС 4х70-95/27400 (HEL-5507) нужен для фиксации самонесущих изолированных проводов (СИП) на опорах линий электропередачи. Он удерживает провод с двумя, тремя или четырьмя жилами под напряжением до 1000 В, принимая на себя основную растягивающую нагрузку. Задача зажима — надёжно закрепить линию на крюке или кронштейне, чтобы провод не смещался под ветром и собственным весом.
Основные параметры
Сечение удерживаемых СИП: 70…95 мм²
Зажимной диаметр кабеля: 12,8…15,1 мм
Количество жил: 2 или 4
Максимальная растягивающая нагрузка: 27400 Н
Минимальная разрушающая нагрузка: 27,4 кН
Климатическое исполнение: УХЛ1
Диапазон рабочих температур: −60…+70 °C
Материал корпуса: сталь горячего цинкования
Пластиковые детали: полимеры, стойкие к УФ и погодным факторам
Вес: 1,1 кг
Гарантийный срок: 8 лет
Срок службы: 40 лет
Где применяется
Зажим используют при строительстве и ремонте воздушных линий 0,4 кВ — для крепления СИП на промежуточных и анкерных опорах. Подходит для монтажа магистральных ответвлений к вводам в здания. Дополнительные провода освещения при их наличии прокладываются вдоль зажима. Прижимные элементы оснащены пружинами, что упрощает установку проводов и снижает трудоёмкость работ.
